印刷电路板制造商

祥达丰电子是一家国际领先的印刷电路板公司,我们致力于为客户提供扩大的制造能力,以适应他们所需要的各种质量的印刷电路板。下面列出了祥达丰的标准生产能力。如果您需要未列出的物品,请联系祥达丰,让我们有机会满足您的个人需求。

祥达丰电子提供符合所有行业要求的先进印刷电路板制造服务,包括:电信;医疗;军事和国防;计算机和消费电子产品;汽车;LED照明等。

PCB功能
项目 能力
每月/能力 60000平方米/月
1-14层
板材料 FR-4 Tg130 / FR-4 tg140 / FR-4 Tg150 / FR-4 Tg170 / FR-4 Tg180 / FR-4 CTI175 / FR-4 CTI300
表面处理 HASL/RoHS HASL/浸金/镀金/金手指/OSP
焊接面颜色 绿色/蓝色/红色/黑色/黄色/白色
丝印颜色 白色、黑色、黄色
公差 板厚公差/板厚≤1.0mm:+/-0.1mm/板厚1.0-2.0mm:+/-10%/板厚>2.0mm:+/-8%
PTH直径公差:+/-0.075mm/NPTH直径公差:+/-0.05mm/孔位公差:+/-0.075mm
轮廓公差/长度≤100毫米:+/-0.1毫米/长度100-300毫米:+/-0.15毫米/长度>300毫米:+/-0.2毫米
V形切割部公差:+/-0.1毫米
技术规格 最小线宽/间距:0.075/0.075mm
最小PTH铜厚度:20um
最小孔径:0.2mm
最小垫环:0.1mm
UL认证的最大铜厚度:6oz(包括多层、双层和单层板)
最大板尺寸:560*410mm
板厚/双面板:0.2-7.0mm/多层板:0.4-7.0mm
焊接掩模桥:>0.08mm
纵横比:8:1
通孔封堵能力:0.2-0.6mm
板弓和扭转:≤0.75%
Au,Ni,Hasl厚度:1,浸金:Au 1-4U”/2,金手指:Au 1-50U”/3,镀金:Au 1-5U”/4,Ni厚度:100-200U”/5,Hasl厚度:1-50um/6,OSP厚度:0.3-0.5um

生产设备

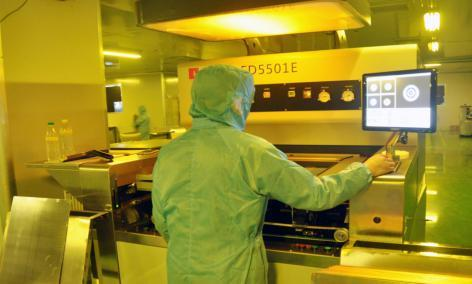

  • CCD自动曝光

    CCD自动曝光

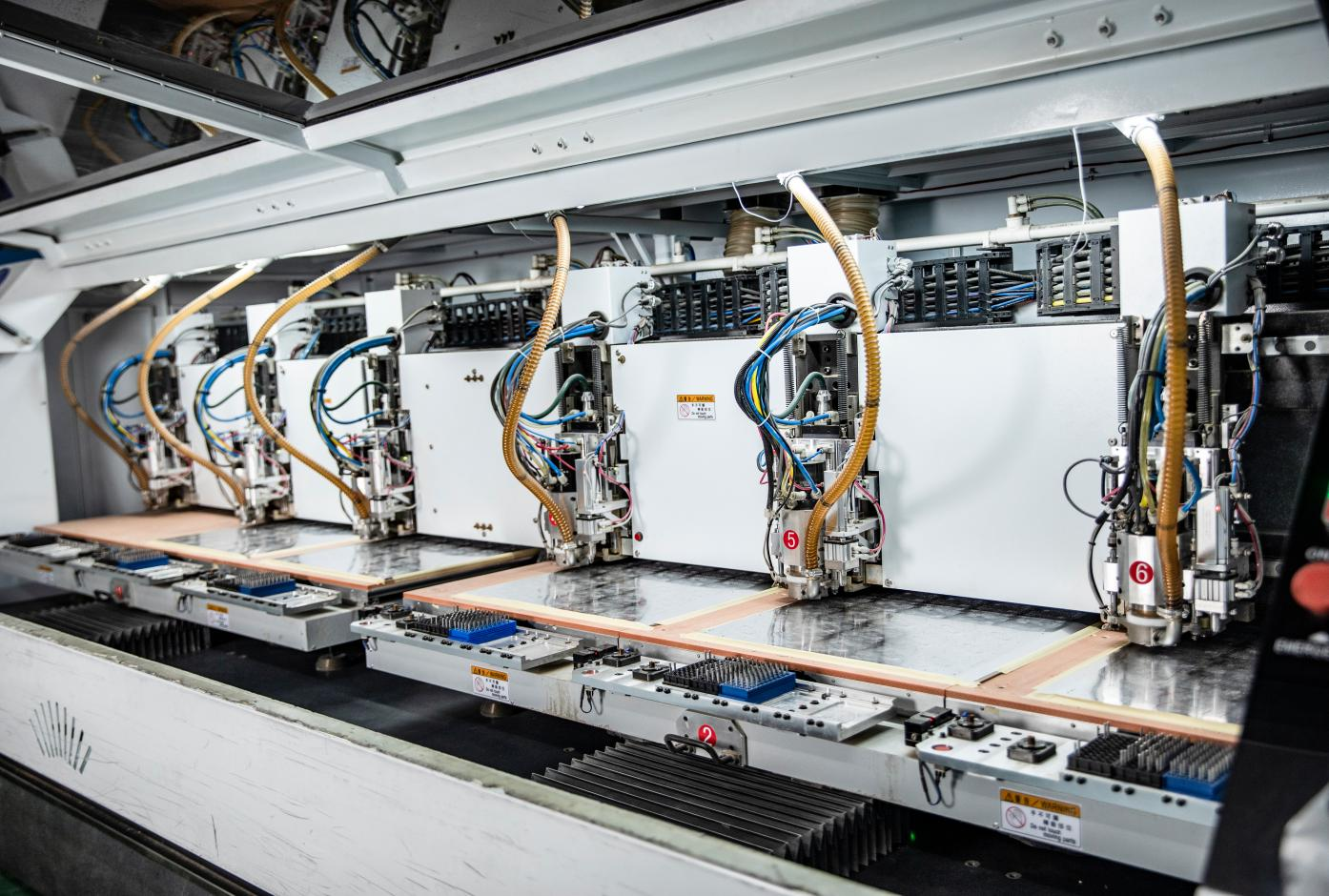

  • 数码钻孔

    数码钻孔

  • 自动水平促磨

    自动水平促磨

  • 自动沉铜线

    自动沉铜线

  • 自动电镀线

    自动电镀线

  • 阻焊

    阻焊

  • 表面处理

    表面处理

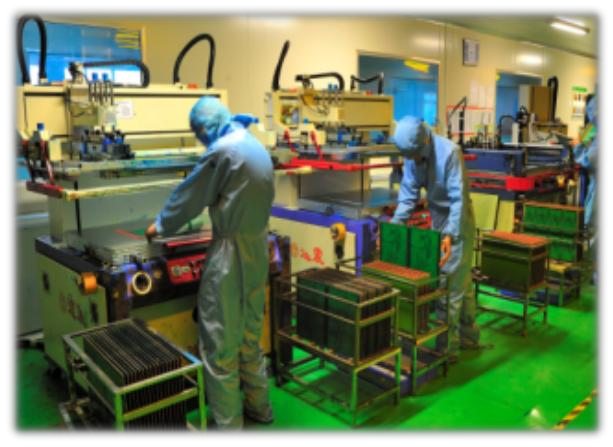

  • 自动丝印

    自动丝印

  • 自动显影

    自动显影

  • 字符打印

    字符打印

  • 在线自动光学AOI检测

    在线自动光学AOI检测

  • 四线低阻飞针测试

    四线低阻飞针测试

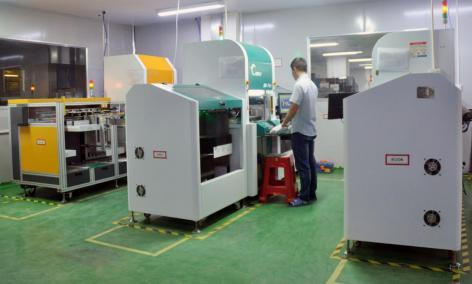

  • 全自动电气测试机

    全自动电气测试机

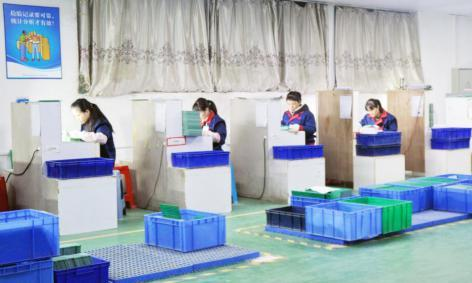

  • 外观检查中心

    外观检查中心

  • 全自动塞孔丝印机

    全自动塞孔丝印机

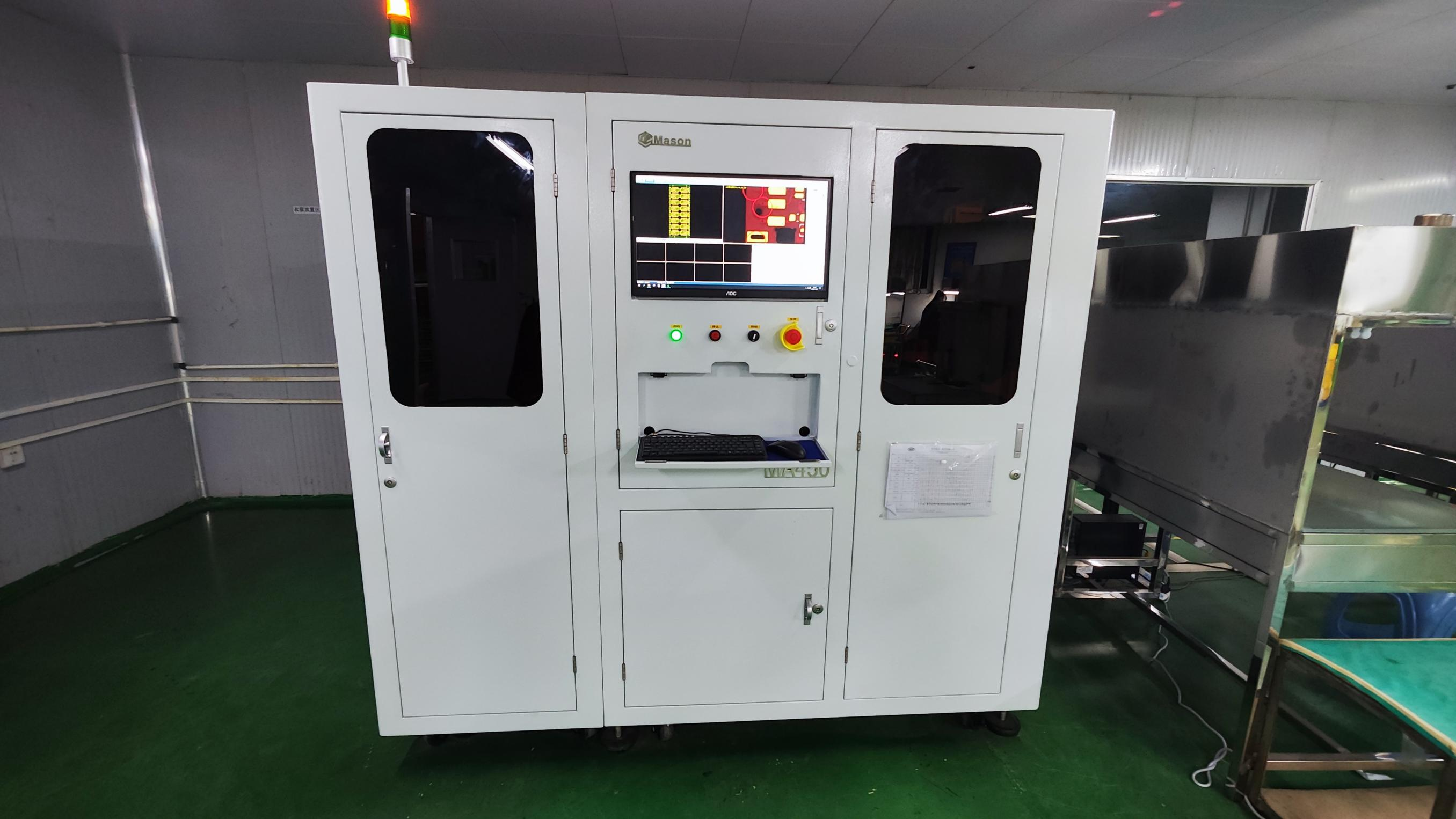

  • 全自动AVI外观检测机

    全自动AVI外观检测机

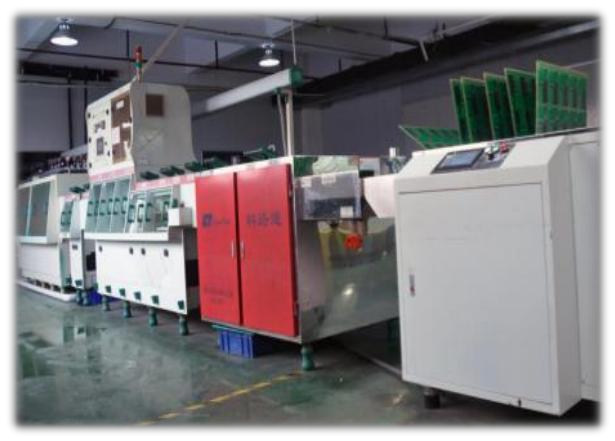

  • 前处理水平线

    前处理水平线

  • 全自动层DI曝光机

    全自动层DI曝光机

  • 压机

    压机

  • 沉金前处理

    沉金前处理

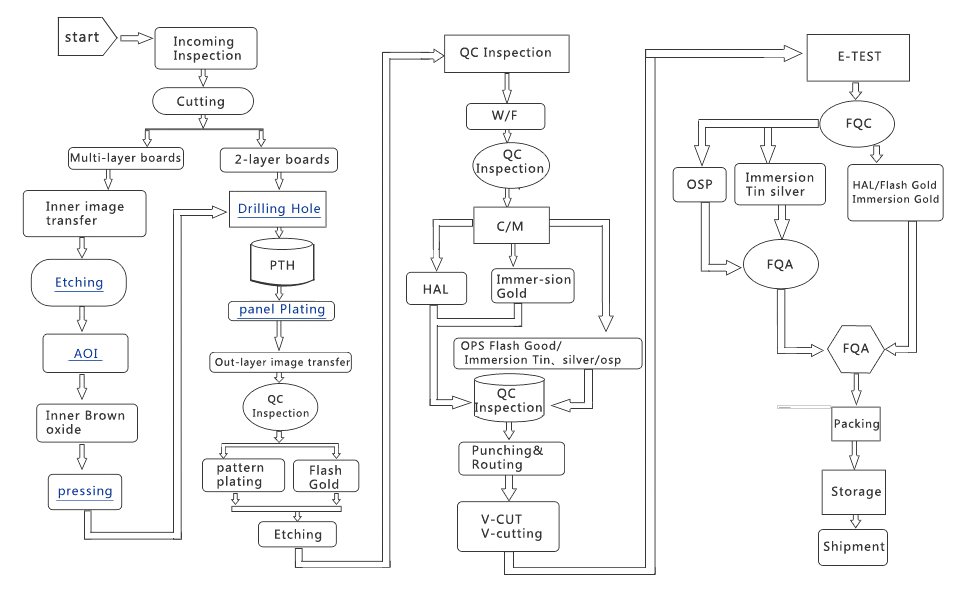

生产工艺


Production Process
现在询价!
